Коллектор в системе отопления

Среди систем отопления абсолютный лидер – конструкция с жидким теплоносителем (чаще всего это вода с различными присадками). Если такая схема имеет более, чем один обогревательный контур (например, использует систему радиаторов и теплых полов), то ее эксплуатацию можно облегчить применением коллекторной разводки.

Коллектор: назначение и основные части

Коллектор представляет собой полую гребенку, подключенную к отопительному котлу и к отопительным элементам (для каждого из них существует свой отвод).

Такое оборудование предназначено для регулирования подачи теплоносителя к радиаторам, конвекторам или системе теплого пола, причем каждое устройство подключается к коллектору через две трубы – подающую и обратную (в народе можно услышать термины «подача» и «обратка»). Выглядят они как две гребенки: первая «запускает» носитель тепла в элемент, вторая – возвращает его в котел для повторного нагрева.

Запорная арматура представлена двумя видами кранов:

  • регулировочные дозируют подачу теплоносителя в элемент;
  • отсекающие полностью прекращают подачу жидкости. Это удобно, когда в отоплении помещения нет нужды.

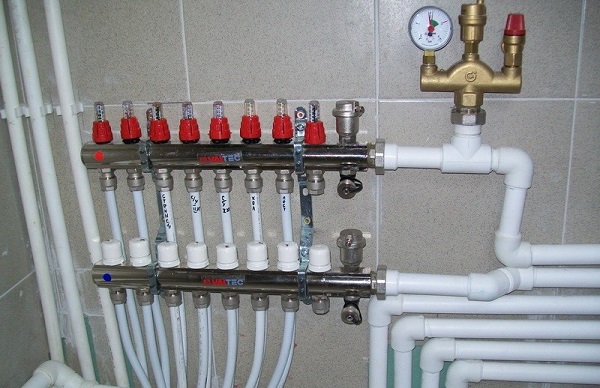

Коллектор с патрубками, запирающей арматурой, циркуляционным насосом и манометром

Коллектор с патрубками, запирающей арматурой, циркуляционным насосом и манометром

В коллекторной схеме обязательно использование манометра и циркуляционного насоса.

Сам коллектор и его выходные патрубки прячутся в специальный шкаф, который при желании монтируется в стену.

Плюсы и минусы использования коллектора

К преимуществам системы, где установлен коллектор, относят:

  • возможность применения труб из разных материалов: сшитого полиэтилена, металлопластика;
  • в случае выхода из строя одного из элементов его легко отключить и демонтировать;
  • можно регулировать подачу теплоносителя или прекращать ее полностью.

Из недостатков такой системы в первую очередь владельцы называют высокую стоимость оборудования и сложный монтаж. При этом использование коллектора все равно будет экономически выгодно, так как затраты на энергию максимально оптимизируются.

Где удобно использование коллектора и где оно невозможно

  • Установить коллектор целесообразно там, где разные помещение, отапливаемые одним бойлером, требуют разного температурного режима. Хороша такая установка в частных домах, где не все комнаты являются жилыми на постоянной основе – можно сэкономить, полностью отключив их от отопления. При строительстве новых многоэтажек также применяют коллекторную разводку. В таких конструкциях используют настенные котлы.
  • Коллекторы нельзя устанавливать в многоквартирных домах с тройниковой системой отопления. Дело в том, что коллекторная схема требует замыкания гидравлической цепи – а замкнув ее, вы отрежете от системы отопления других жильцов. В системах отопления, где наблюдаются перебои со снабжением, устанавливать коллектор не рекомендуется – при замерзании теплоносителя выходит из строя циркулярный насос.
